防爆电接点温度表的结构与工作原理
2020-05-16浏览次数:7390

       1、仪表外壳采用隔爆结构,当其外壳内部的爆炸性混合物因受到火花或电弧影响,发生爆炸时,不至引起外部爆炸性混合物爆炸,从而达到防爆的目地。

       2、 热响应时间:≤40S ,防护等级:IP55,设定点误差:设定点误差应不超过基本误差限的1.5倍。切换差:切换差应不超过基本误差限的1.5倍,切换重复性:切换重复性极限范围不大于基本误差。

       3、仪表由双金属片传感元件和温度表和一个电接装置组成。

       4、仪表工作原理:防爆电接点温度表是利用温度变化时带动触点变化,当其与上下限触点接触或断开的同时,使电路中的继电器工作,从而自动控制及报警。

       5、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm,500VBX型肆芯橡皮线(4XI)

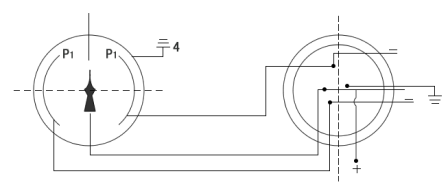

       6、接线方式:

电气线路示意图
