防爆电接点压力表的结构与工作原理
2020-05-15浏览次数:1063

       1、仪表外壳采用隔爆结构,当其外壳内部的爆炸性混合物因受到火花或电弧影响,发生爆炸时,不至引起外部爆炸性混合物爆炸,从而达到防爆的目地。

       2、仪表由弹簧管压力表和一个电接装置组成。

       仪表工作原理:当被测介质进入弹簧管,使其产生的位移,经过传动机构放大后,指针将被测压力值,在刻度盘上指示出来,同时指针带动电接装置的活动触头,当压力达到预定值时,活动触头与设定针的触头接触,接通电路。

       3、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm,500VBX型肆芯橡皮线(4XI)

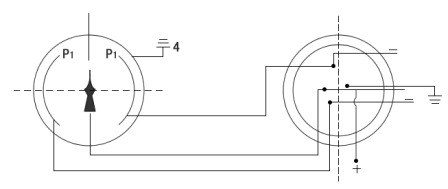

       4.接线方式:

电气线路示意图
